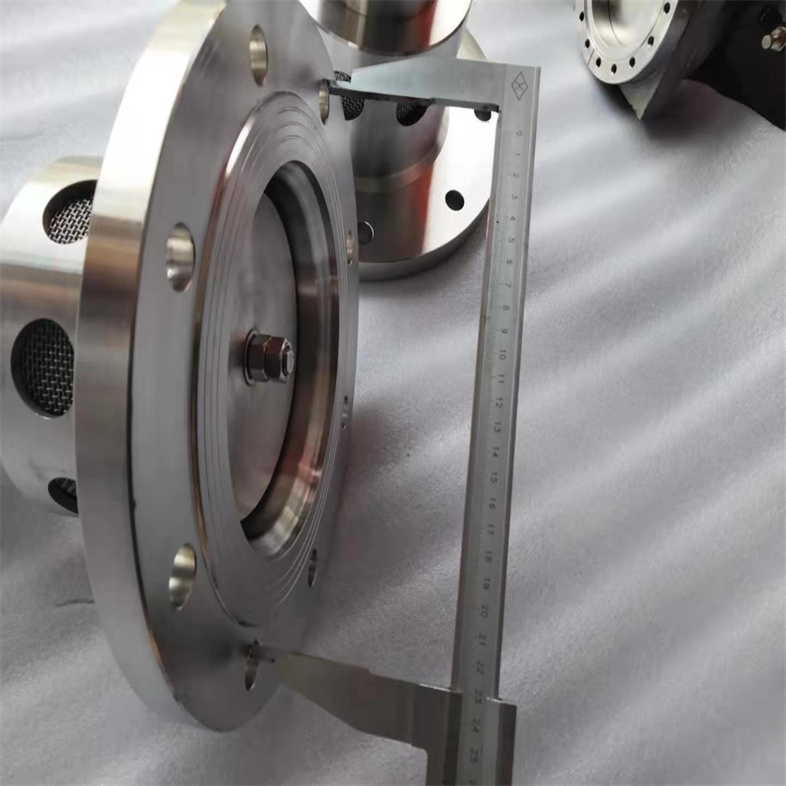

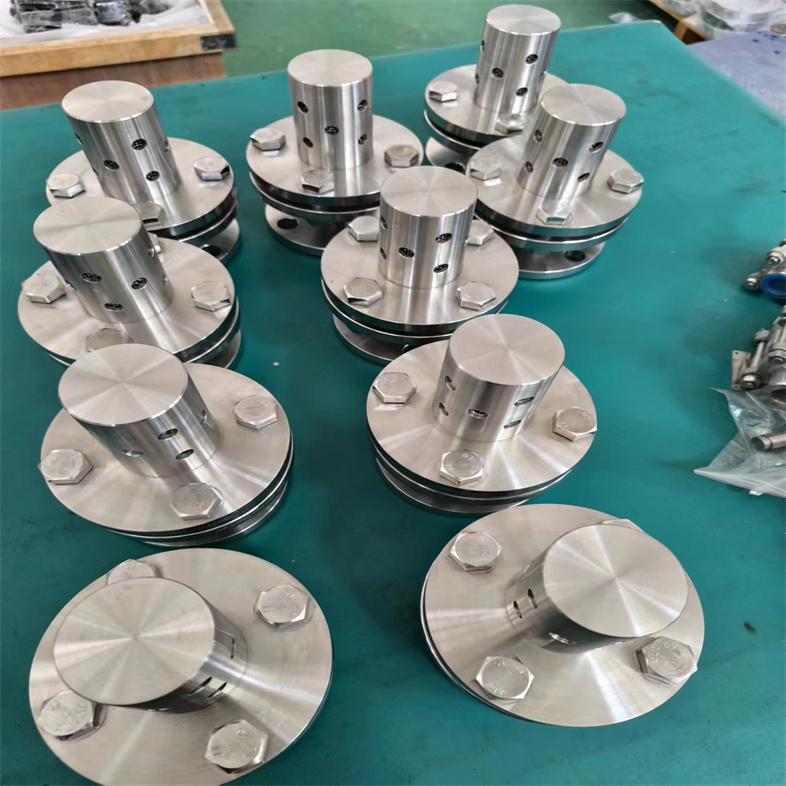

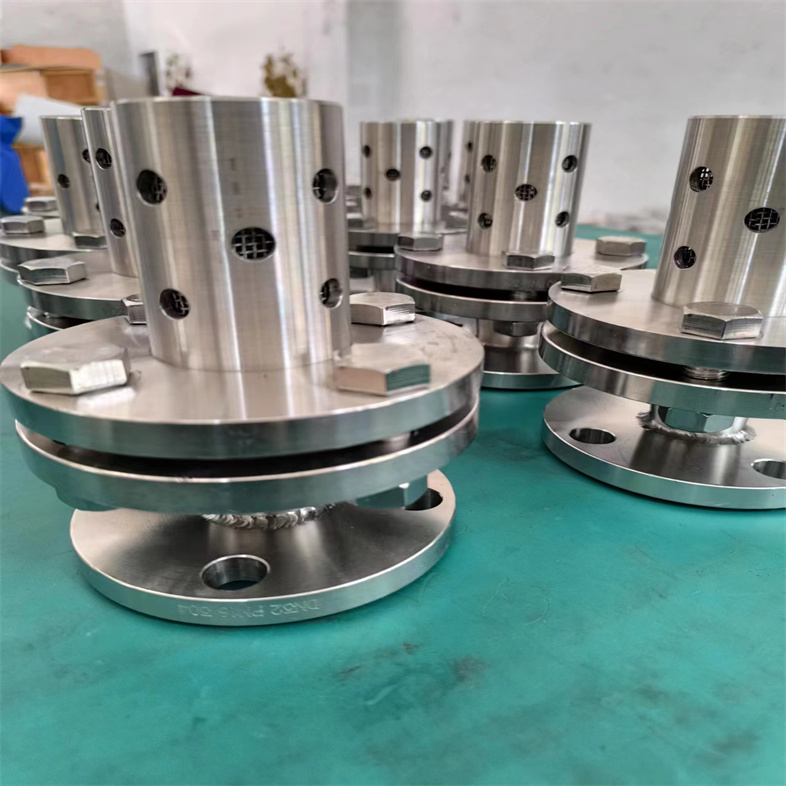

ZKF型真空破壞閥操作應用案例

一、ZKF型真空破壞閥操作應用案例特 點

 1）、ZKF型真空破壞閥作用于水輪機的后端，當真空度達到本閥的設定值范圍時，閥門開始開啟，向管內補氣。

2）、本閥閥門采用不銹鋼纖焊技術，以保證良好密封效果。

3）、出廠時，按閥門開始開啟真空度調整好，（特殊要求時請注明。）

二、ZKF型真空破壞閥操作應用案例型號說明

真空破壞閥是一種用于保護真空設備的裝置，它能及時破壞真空系統中的真空，防止發生設備失效、泄漏等問題。真空破壞閥一般安裝在真空系統中的高壓端，當系統壓力超過預設值時，破壞閥會自動開啟，迅速破壞系統內的真空，保護設備不受損壞。



二、ZKF型真空破壞閥操作應用案例真空破壞閥的標準

不同國家和地區都有自己的標準來規范真空破壞閥的制造、使用和檢驗。以下是一些常見的標準：

1. 國際標準

國際上通用的標準主要有ISO、ASTM、CE等。其中ISO制定的標準在范圍內被廣泛采用。ISO制定的真空技術標準主要包括ISO 3669（真空技術術語）、ISO 21360-1（真空系統中的漏氣檢測）、ISO 21360-2（真空系統中的真空破壞閥）等。

2. 國內標準

針對真空破壞閥，國內主要依據國家標準和行業標準進行制定。其中代表性的國家標準有GB/T13741（真空技術名詞）、GB/T 2828.1-2012（抽真空設備檢驗導則）、GB/T 14293（真空系統漏率檢驗方法）、GB/T 17432（真空系統安全要求）等。行業標準則是由各行業自行制定的規范，主要包括航空、航天、核工業等行業。

3. 美國標準

美國標準主要包括ASME制定的標準、ANSI制定的標準等。ASME的標準適用于力學和熱力學領域，主要規定了真空設備的制造和檢驗標準。ANSI則主要規范真空設備中使用的管道、閥門、管接頭等。

4. 德國標準

德國的標準主要由DIN制定，DIN標準主要規范了真空設備、材料、泵、破壞閥等的制造和檢驗標準。DIN標準也被廣泛采用，并被認為是國際標準的一種。

總的來說，不同的標準可能會略有不同，但它們都致力于確保真空設備的安全性、可靠性和環保性。在選擇和使用真空破壞閥時，需要根據自己的需要選擇符合相應標準的產品，并按照標準要求進行安裝、調試和維護工作。



【ZKF型真空破壞閥操作應用案例結尾】

本文介紹了真空破壞閥的定義、作用和標準，詳細解釋了國際標準、國內標準和一些其他國家的標準。對于選擇和使用真空破壞閥的人來說，本文提供了一些有用的參考和指導性建議。



ZKF型真空破壞閥操作應用案例

序號	品  名	型 號   及 規 格	單位	數量
1	真空破壞閥	真空破壞閥    DN100 真空破壞壓力-57KPA	臺	2







四、ZKF型真空破壞閥操作應用案例外型及安裝尺寸



型   號	DN	D1	D2	n-фd	H1	H
ZKF50-10/30	50	125	165	4-ф14	14	200
ZKF65-10/30	100	145	185	4-ф14	14	213
ZKF100-10/30	100	180	205	8-ф14	14	213
ZKF150-9/28	150	240	275	8-ф18	18	308
ZKF200-8/26	200	310	350	8-ф18	20	360
ZKF300-8/26	300	400	445	12-ф22	20	360
ZKF400-5/20	400	515	565	16-ф26	20	600




三、ZKF型真空破壞閥操作應用案例安裝過程(見外形及安裝圖)



用螺絲刀旋開序號5的兩個緊定螺釘，拆開序號1護罩，按開啟真空度要求，固定序號4軸，松開序號2螺母，調整好擋塊，調完畢并緊定序號2螺母，蓋上序號1護罩，鎖緊序號5的兩個緊定螺釘。彈簧作用力在真空為5-10KPa時即能打開，當真空值超過20-30KPa時閥門全開，當閥門下部有水，靠水的浮力自動關閉。

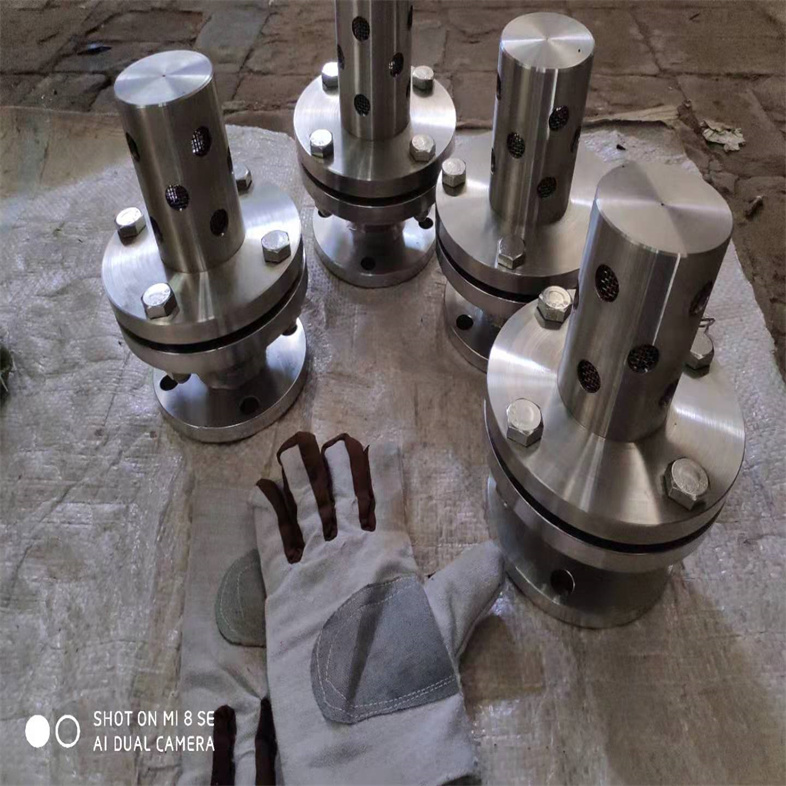

真空安全閥的安裝步驟如下：

首先，準備好安裝所需的工具和材料，包括永一真空安全閥、密封墊片、扳手等。確保安裝環境清潔，無雜質和灰塵，以避免影響安全閥的性能和密封效果。

然后，對安裝管道進行檢查和清理，確保管道內部光滑、無堵塞和變形。如果管道存在問題，應及時進行修復或更換。

接下來，將密封墊片放置在管道的安裝位置上，確保墊片平整、無褶皺。將永一真空安全閥對準管道端口，用扳手緩慢擰緊閥門，注意擰緊力度要適中，避免過緊或過松導致密封不良或閥門損壞。

在擰緊閥門的過程中，要不斷檢查閥門與管道的連接部位，確保密封良好，無滲漏現象。如果發現滲漏，應立即停止擰緊，檢查密封墊片是否安裝正確或存在損壞，如有問題及時更換。

安裝完成后，對安全閥進行調試和檢查。打開閥門，觀察安全閥的動作是否靈敏、可靠，是否能夠正常工作。同時，檢查閥門的壓力設定是否符合要求，如有需要進行調整。

后，對安裝現場進行清理，將工具和材料收拾整齊，保持安裝環境的整潔。同時，記錄安全閥的安裝時間、型號、規格等相關信息，以便日后維護和管理。
