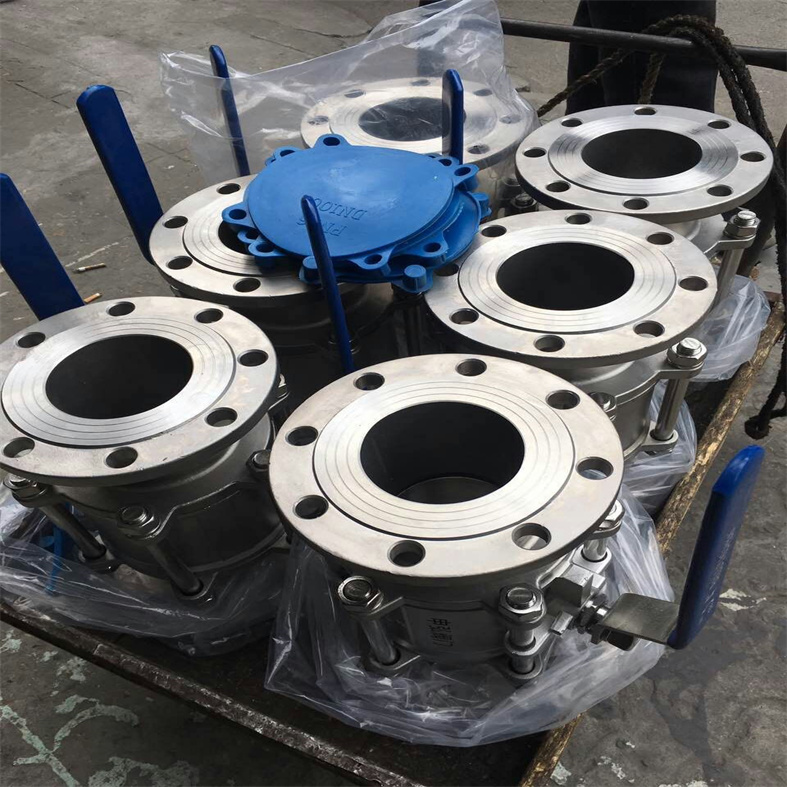

GU高真空固定法蘭式球閥操作應用案例

GU高真空固定法蘭式球閥操作應用案例

GU高真空球閥用于接通或切斷真空(壓力)系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。真空球閥是一種廣泛應用于真空系統中的關鍵性元件。為了確保其安全性、可靠性和穩定性，各國都制定了相應的標準規范。以下是對主要標準規范進行解讀。

二、GU高真空固定法蘭式球閥操作應用案例使用范圍

真空球閥的使用范圍非常廣泛，從機械制造、電子設備到半導體、醫療等行業都有應用。根據不同的使用環境和需求，真空球閥的規格和材料也有所不同。



三、GU高真空固定法蘭式球閥操作應用案例技術要求

針對真空球閥的技術要求，主要有以下幾個方面：

1. 清洗：真空球閥應具備可拆卸結構，便于清洗和檢修。

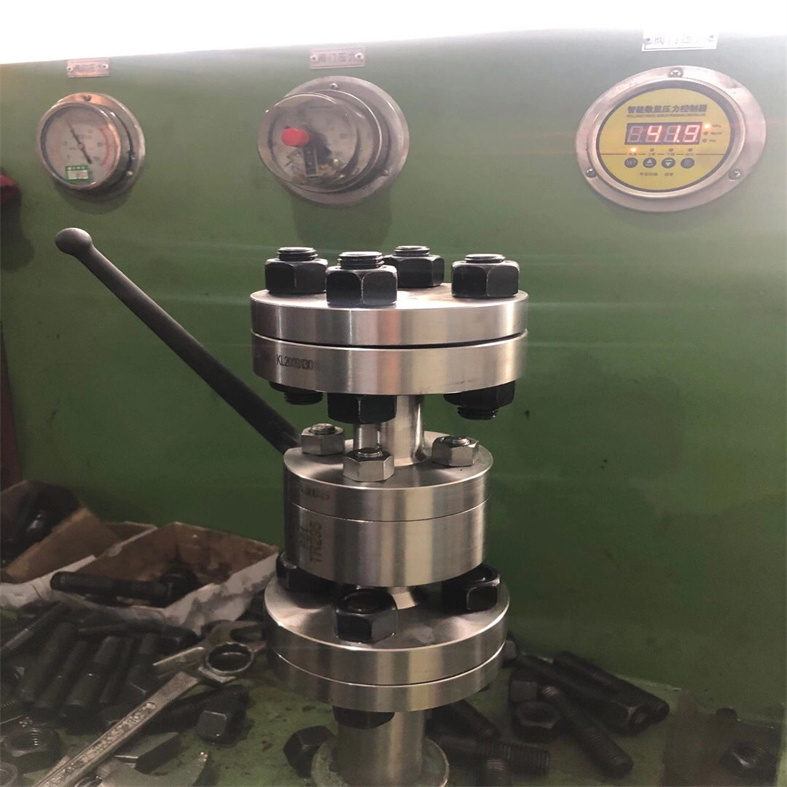

2. 耐壓試驗：在制造過程中需要進行耐壓試驗，確保其能承受相應的壓力。

3. 泄漏率：真空球閥應確保密封性，在一定條件下，泄漏率應達到標準規定的要求。

4. 使用壽命：標準規定了真空球閥使用壽命應不少于幾年，并規定了使用壽命測試方法。

四、GU高真空固定法蘭式球閥操作應用案例檢驗方法

檢驗方法是評估真空球閥是否符合標準規范的關鍵。常見的檢驗方法包括超高真空泄漏測試、泄漏定量檢測、空氣現場檢測等。



五、GU高真空固定法蘭式球閥操作應用案例如何選擇合適的真空球閥

選擇合適的真空球閥需要考慮多方面因素，包括使用環境、流體介質、壓力等。此外，還需要確定其規格、連接方式、材料等。

六、GU高真空固定法蘭式球閥操作應用案例常見的真空泄漏原因及預防措施

常見的真空泄漏原因包括接口密封不良、材料質量差、螺紋松動等。預防措施包括：選擇合適的材料、掌握正確的安裝方法、定期檢修等。

綜上所述，對于真空球閥的標準規范和使用，我們應該有一個清晰的了解。只有掌握了正確的使用方法和預防措施，才能保證真空球閥的正常運轉和可靠性。

是一種專用于高真空系統的關鍵控制元件，具有以下主要技術特點：



1. 超高密封性能

• 采用金屬硬密封或特殊彈性體密封結構

• 泄漏率可達10-9Pa·m3/s級別

• 適用于10-3~10-6Pa的高真空環境

2. 特殊結構設計

• 全通徑流道減少氣體湍流和吸附

• UHV級表面處理工藝降低放氣率

• 可選配波紋管式動密封結構消除軸封泄漏點

3.優異材料選擇

•閥體采用316L不銹鋼等低放氣材料

•球體進行精密拋光處理(通常Ra≤0.8μm)

•可選用鍍鎳、化學鍍等特殊表面處理工藝



GU高真空固定法蘭式球閥操作應用案例

序號	品  名	型 號 及 規 格	單位	數量
8	真空球閥	GU-50（F）,口徑DN50, PPL耐高溫密封面， 帶粘度物料	臺	4

主要零件材料

閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

主要技術性能

閥門漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
適用溫度：Applicable Temperature	-30～+150℃ 　-30～+150℃(PPL密封)
適用范圍：Appy Range
連接型式　Loose Flange	使用壓力范圍(Pa)
活套法蘭(GB6070、JB919)	0.6×106～1.3×10-4
焊接法蘭(GB6070、JB919)	1.6×106～1.3×10-4
快卸法蘭(GB4982)	0.1×106～1.3×10-4
螺紋連接　Threaded Connection	1.6×106～1.3×10-4

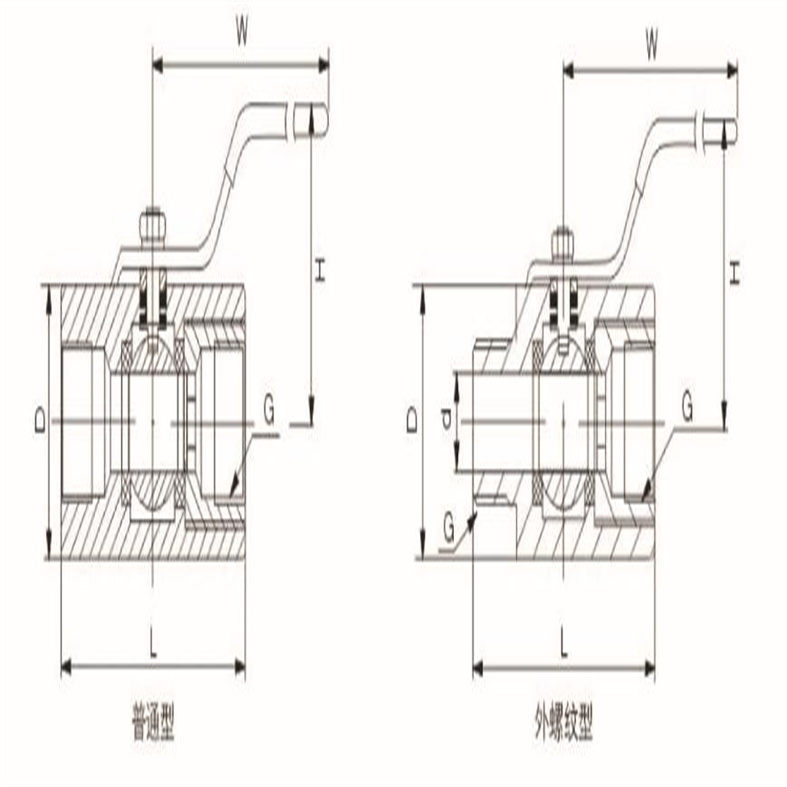

螺紋連接結構圖



螺紋連接外形尺寸

Model 型號	DN	G	H	E	L
GU-10(G)	10	1/4"	52	105	68
GU-16(G)	16	1/2"	64	130	72
GU-20(G)	20	3/4"	67	130	82
GU-25(G)	25	1"	83	165	90
GU-32(G)	32	1-1/4"	89	165	112
GU-40(G)	40	1-1/2"	100	190	120
GU-50(G)	50	2"	125	190	145
GU-63(G)	63	2-1/2"	150	250	185
GU-80(G)	80	3"	161	250	210
GU-100(G)	100	4"	180	280	268

活套法蘭連接結構圖



活套法蘭連接外形尺寸(GB6070)

Model 型號	DN	D	Do	H	E	L	n-φc
GU-10(F)	10	55	40	52	105	84	4-φ6.6
GU-16(F)	16	60	45	64	130	84	4-φ6.6
GU-25(F)	25	70	55	83	165	114	4-φ6.6
GU-32(F)	32	90	70	89	165	140	4-φ9
GU-40(F)	40	100	80	100	190	160	4-φ9
GU-50(F)	50	110	90	125	190	170	4-φ9
GU-63(F)	63	130	110	150	250	195	4-φ9
GU-80(F)	80	145	125	161	250	220	8-φ9
GU-100(F)	100	165	145	180	280	280	8-φ9

快卸法蘭結構圖



快卸法蘭連接外形尺寸(GB4982)

Model 型號	DN	D1	D	H	E	L
GU-10(KF)	10	12.2	30	52	105	84
GU-16(KF)	16	17.2	30	64	130	84
GU-25(KF)	25	26.2	40	83	165	114
GU-32(KF)	32	34.2	55	89	165	140
GU-40(KF)	40	41.2	55	100	190	160
GU-50(KF)	50	52.2	75	125	190	170




























GU高真空固定法蘭式球閥操作應用案例使用說明

1. gu型系列真空球閥是適用于真空系統中接通或切斷管路的介質流。閥門為直通式,靠球面密封,因而既能用在真空狀態下,也能在低壓狀態下使用。

2.適用的工作介質為帶酸、堿性的氣體或液體。

3.適用的介質溫度: -25～+120℃。

4.可以任意位置安裝。

5.閥門應保持清潔并存放在干燥通風的室內,長期存放,應經常檢查防止銹蝕及橡膠件老化。



一、GU高真空固定法蘭式球閥操作應用案例安裝前注意事項


1、保證氣動真空球閥安裝位置管線在同軸位置上，管線上兩片法蘭應保持平行，確認管線能夠承受氣動真空球閥自身重量，如果發現管線不能承受氣動真空球閥重量，則在安裝前為管線配備相應的支撐。


2、確認管線內是有雜質、焊渣等，必須要把管線內吹掃干凈。


3、核對氣動真空球閥銘牌，并對氣動真空球閥進行全開全閉數次操作，確認閥門能夠正常工作，再全面檢查一次閥門的各個細節，保證閥門完好無損。


4、除去兩端的保護蓋，檢查閥體內是否干凈，清洗閥體內腔，由于氣動真空球閥的密封面是球形狀，即使微小的雜物也可能造成密封面的損傷。


二、GU高真空固定法蘭式球閥操作應用案例安裝步驟




1、氣動真空球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，(如齒輪箱、電-氣動執行器)的氣動真空球閥，則必須垂直安裝，閥門進出口處在水平位置上。


2、氣動真空球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。


3、法蘭上的螺栓需對稱、逐次、均勻擰緊。


4、氣動真空球閥采取氣動執行器時，按說明書完成氣源的安裝。

三、GU高真空固定法蘭式球閥操作應用案例安裝后的檢查




1、安裝完畢后，啟動氣動真空球閥開、關數次，應該動作靈活，受力均勻，氣動真空球閥工作正常。


2、根據管道壓力設計要求，通壓后檢測氣動真空球閥與管道法蘭結合面的密封性能。


氣動真空球閥除了安裝過程中的要點，安裝前和安裝后的注意實事項一樣重要，需要認真完成!
